La misurazione del flusso di fluidi è un aspetto critico in vari settori, dalla gestione delle risorse idriche e dalla lavorazione chimica al trasporto di petrolio e gas. I misuratori di flusso ad ultrasuoni sono emersi come una soluzione affidabile ed efficiente per misurare le portate, offrendo misurazioni non invasive e altamente accurate. Tuttavia, la direzione del flusso può avere un impatto significativo sul processo di misurazione di un misuratore di flusso ad ultrasuoni. Come principale fornitore di misuratori di flusso ad ultrasuoni, comprendiamo le complessità coinvolte in questo fenomeno e ci impegniamo a fornire ai nostri clienti le migliori soluzioni.
Principi di misurazione del misuratore del flusso ad ultrasuoni
Prima di approfondire il modo in cui la direzione del flusso influisce sulla misurazione, è essenziale comprendere i principi di base dei contatori di flusso ad ultrasuoni. Esistono due tipi principali di misuratori di flusso ad ultrasuoni: tempo di transito e Doppler. I misuratori di flusso del tempo di transito sono più comunemente usati per i fluidi puliti, mentre i misuratori di flusso Doppler sono adatti per fluidi con particelle o bolle.
I contatori di flusso ultrasonici di transito operano con il principio secondo cui il tempo impiegato per un segnale ad ultrasuoni per viaggiare con il flusso (a valle) è più breve del tempo impiegato per viaggiare contro il flusso (a monte). Misurando la differenza nei tempi di transito tra i segnali a valle e a monte, è possibile calcolare la velocità di flusso. La portata viene quindi determinata moltiplicando la velocità di flusso per l'area della sezione trasversale del tubo.
I misuratori di flusso ultrasonico Doppler, d'altra parte, si basano sull'effetto Doppler. Quando un segnale ad ultrasuoni viene trasmesso in un fluido contenente particelle o bolle, la frequenza del segnale riflesso cambia dovuta al movimento delle particelle. Misurando questo spostamento di frequenza, è possibile stimare la velocità di flusso.
Impatto della direzione del flusso su misuratori di flusso ultrasonico di transito
Nei misuratori di flusso ultrasonici a tempo di transito, la direzione del flusso svolge un ruolo cruciale nell'accuratezza della misurazione. Quando il flusso è nella direzione normale, prevista (a valle), i segnali ultrasonici viaggiano con e contro il flusso come progettato. La differenza nei tempi di transito tra i segnali a valle e a monte viene utilizzata per calcolare accuratamente la velocità del flusso.
Tuttavia, quando la direzione del flusso cambia, la relazione tra i tempi di transito a valle e a monte viene invertita. Se il misuratore di flusso non è configurato per gestire il flusso inverso, può fornire letture di portata inaccurate o addirittura negative. Alcuni misuratori di flusso ad ultrasuoni di transito avanzati sono dotati della capacità di rilevare e misurare il flusso inverso. Questi misuratori possono regolare automaticamente l'algoritmo di misurazione per tenere conto della direzione del flusso invertita, fornendo letture accurate indipendentemente dalla direzione del flusso.
Ad esempio, in un sistema di distribuzione dell'acqua, potrebbero esserci casi in cui la direzione del flusso cambia dovuta alle operazioni della valvola o alle fluttuazioni di pressione. Se un misuratore di flusso ad ultrasuoni di transito installato nel sistema non è in grado di misurare il flusso inverso, può interpretare erroneamente il flusso inverso come flusso normale nella direzione opposta, portando a fatturazione errata o monitoraggio impreciso del sistema.
Impatto della direzione del flusso su misuratori di flusso ultrasonico Doppler
Anche i misuratori di flusso ultrasonico Doppler sono influenzati dalla direzione del flusso, sebbene il meccanismo sia diverso da quello dei misuratori di flusso del tempo di transito. In un misuratore di flusso Doppler, lo spostamento della frequenza del segnale ultrasonico riflesso è direttamente correlato alla velocità relativa tra il trasduttore ultrasonico e le particelle o le bolle in movimento nel fluido.
Quando la direzione del flusso cambia, anche la velocità relativa tra il trasduttore e le particelle cambia. Se il misuratore di flusso non viene calibrato per la nuova direzione del flusso, la misurazione dello spostamento della frequenza può essere inaccurata, con conseguente velocità di flusso errata e calcoli della portata. Simile ai misuratori di flusso a tempo di transito, alcuni misuratori di flusso Doppler sono progettati per gestire il flusso bidirezionale. Questi misuratori possono regolare la misurazione dello spostamento della frequenza in base alla direzione del flusso rilevata, garantendo letture accurate in condizioni di flusso in avanti e inversa.
Sfide nella misurazione del flusso inverso
La misurazione del flusso inverso presenta diverse sfide per i misuratori di flusso ad ultrasuoni. Una delle sfide principali è la ridotta resistenza al segnale. In condizioni di flusso inverso, i segnali ad ultrasuoni possono incontrare più ostacoli o interferenze, portando a un segnale più debole. Ciò può rendere difficile per il misuratore di flusso misurare accuratamente il tempo di transito o il cambio di frequenza, specialmente nei fluidi a basso flusso o ad alta viscosità.
Un'altra sfida è la calibrazione del misuratore di flusso per il flusso inverso. La calibrazione di un misuratore di flusso per il flusso bidirezionale richiede ulteriori test e regolazione per garantire misurazioni accurate in entrambe le direzioni. Ciò può aumentare il costo e la complessità dell'installazione e della manutenzione del misuratore di flusso.
Soluzioni per misurare il flusso bidirezionale
Per superare le sfide associate alla misurazione del flusso inverso, la nostra azienda offre una gamma di misuratori di flusso ad ultrasuoni avanzati che sono specificamente progettati per gestire il flusso bidirezionale. NostroMisuratore di flusso ad ultrasuoniè una soluzione non invasiva che può essere facilmente installata all'esterno del tubo senza interrompere il flusso. Questo misuratore di flusso è dotato di algoritmi avanzati di elaborazione del segnale che possono misurare accuratamente sia il flusso in avanti che quello inverso, anche in ambienti difficili.

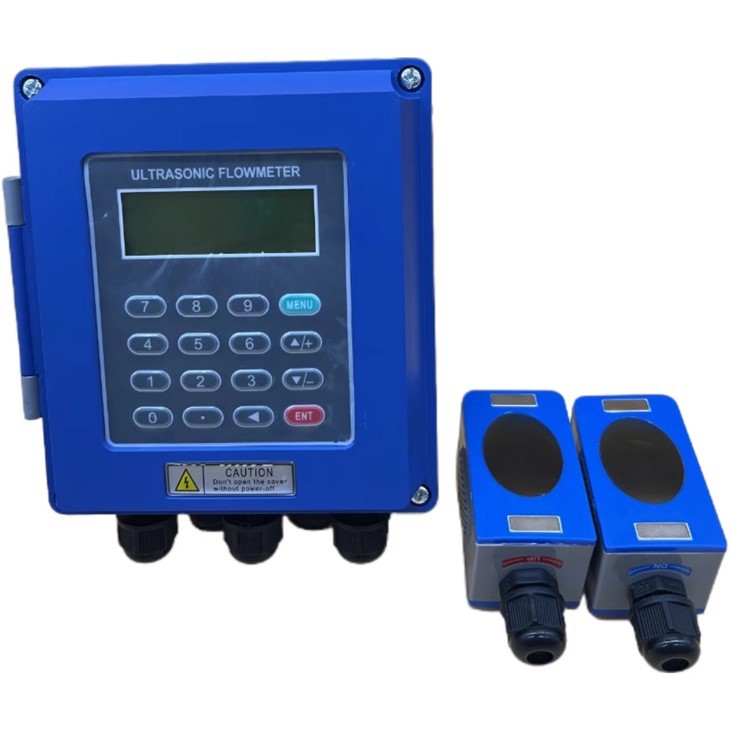

NostroMisuratore di flusso ad ultrasuoni tenuti a portata di manoè una soluzione portatile e versatile per la misurazione del flusso in loco. Può essere utilizzato per misurare rapidamente e accuratamente la portata sia nelle direzioni in avanti che in quella inversa, rendendola ideale per applicazioni temporanee o di controllo spot.
Inoltre, il nostroMisuratore di flusso ultrasonico esternoè una soluzione robusta e affidabile per l'installazione permanente nelle applicazioni industriali. Questo contatore di flusso è progettato per resistere a condizioni ambientali difficili e può fornire misurazioni di flusso bidirezionale accurate su una vasta gamma di portate.
Importanza della misurazione accurata della direzione del flusso
Misurare accuratamente la direzione del flusso è cruciale per diversi motivi. Nei processi industriali, una misurazione accurata del flusso è essenziale per il controllo dei processi, la garanzia della qualità e la sicurezza. Letture errate della portata dovuta alla misurazione inaccurata della direzione del flusso può portare a inefficienze di processo, problemi di qualità del prodotto e persino pericoli per la sicurezza.
Nelle applicazioni di utilità, come la distribuzione dell'acqua e del gas, è necessaria una misurazione accurata del flusso per la fatturazione e la gestione delle risorse. Letture errate della portata possono comportare un'eccesso di motociclisti o in base ai clienti, portando a perdite finanziarie e insoddisfazione dei clienti.
Conclusione
La variazione della direzione del flusso può influire significativamente sulla misurazione di un misuratore di flusso ad ultrasuoni. Sia i misuratori di flusso del tempo di transito che Doppler sono influenzati dalla direzione del flusso e la misurazione del flusso inverso presenta diverse sfide. Tuttavia, con i progressi della tecnologia del contatore a flusso ad ultrasuoni, ora sono disponibili soluzioni che possono misurare accuratamente il flusso bidirezionale.
In qualità di fornitore leader del misuratore di flusso ad ultrasuoni, ci impegniamo a fornire ai nostri clienti soluzioni di misurazione del flusso di alta qualità, affidabili e accurate. La nostra gamma diMisuratore di flusso ad ultrasuoni,Misuratore di flusso ad ultrasuoni tenuti a portata di mano, EMisuratore di flusso ultrasonico esternosono progettati per gestire il flusso bidirezionale e fornire misurazioni accurate in una varietà di applicazioni.
Se stai cercando una soluzione affidabile del misuratore di flusso ad ultrasuoni per la tua applicazione specifica, non esitare a contattarci per una consultazione. Il nostro team di esperti sarà felice di aiutarti a selezionare il contatore di flusso giusto e a fornire la migliore soluzione possibile.
Riferimenti
- "FlowMeters ad ultrasuoni: principi e applicazioni" da strumenti di strumentazione
- "Manuale di misurazione del flusso: progetti e applicazioni industriali" di Richard W. Miller
