Come fornitore di flussi di vortice, ho avuto la possibilità di vedere questi dispositivi in azione in vari settori. Sono una tecnologia piuttosto interessante, offrendo alcuni solidi benefici come l'elevata precisione e la bassa manutenzione in molti casi. Ma come qualsiasi altra cosa, hanno i loro svantaggi. Scaviamo in quello che potrebbero essere.
Sensibilità alla vibrazione
Uno dei grandi svantaggi dei flussi di vortice è la loro sensibilità alle vibrazioni. Questi contatori funzionano in base al principio di Von Kármán Vortex Street. Quando il fluido scorre oltre un corpo bluff, crea vortici alternati e la frequenza di questi vortici viene misurata per determinare la portata.
Ma le vibrazioni nel sistema di tubazioni possono scherzare con questa misurazione. Le vibrazioni esterne, come quelle dei macchinari vicini o persino il movimento naturale dei tubi stessi, possono generare falsi segnali che il misuratore del flusso potrebbe confondere per i vortici reali. Ciò può portare a misurazioni del flusso imprecise. Ad esempio, in una fabbrica in cui ci sono molte macchine da servizio pesanti in esecuzione, le vibrazioni di quelle macchine possono interferire con le letture del flusso del vortice. Se stai facendo affidamento su dati di flusso accurati per scopi di controllo del processo o fatturazione, questo può essere un vero mal di testa.
Misurazione a basso flusso limitato
Anche i flussi di vortice lottano quando si tratta di misurare basse portate. La generazione di vortici è direttamente correlata alla velocità di flusso del fluido. A portate molto basse, i vortici potrebbero non essere abbastanza forti o potrebbero formarsi regolarmente. Ciò significa che il misuratore del flusso potrebbe non essere in grado di rilevare e misurare accuratamente il flusso.
In alcune applicazioni, come nelle configurazioni di laboratorio su piccola scala o nei sistemi in cui la portata può variare ampiamente da molto bassa a alta, questa limitazione può essere un accordo. Potresti finire con letture inesatte o nessuna quando il flusso è basso, il che può interrompere le operazioni. Se stai cercando di monitorare un processo chimico lento - spostamento in cui sono cruciali misurazioni a basso flusso, un misuratore di flusso del vortice potrebbe non essere la scelta migliore.
Alta - temperatura e alte - limitazioni di pressione
Un altro svantaggio sono i limiti in ambienti ad alta temperatura e ad alta pressione. Mentre i misuratori di flussi di vortice possono gestire una determinata gamma di temperature e pressioni, le condizioni estreme possono causare problemi.
A temperature elevate, i materiali utilizzati nel misuratore del flusso possono espandersi o degradare. Ciò può influire sulle dimensioni del corpo bluff e di altri componenti interni, che a loro volta possono influire sulla formazione e il rilevamento di vortici. Allo stesso modo, le alte pressioni possono mettere stress sull'alloggiamento del flusso e le parti interne. Se la pressione è troppo alta, può causare perdite o addirittura danneggiare il misuratore del flusso.
Per industrie come petrolio e gas, dove sono comuni condizioni di alta temperatura e ad alta pressione, questo può essere un problema significativo. Potrebbe essere necessario investire in ulteriore raffreddamento o pressione: riduzione delle apparecchiature per utilizzare un misuratore di flusso di vortice, che aumenta il costo e la complessità del sistema.
Sensibilità delle proprietà dei fluidi
Le prestazioni dei flussi di vortice sono anche influenzate dalle proprietà del fluido misurato. La viscosità, la densità e la presenza di contaminanti possono avere tutti un impatto.
Se il fluido ha un'alta viscosità, può smorzare la formazione di vortici. Ciò significa che il misuratore di flusso potrebbe non essere in grado di generare letture accurate. Allo stesso modo, i cambiamenti nella densità del fluido possono anche influire sulla frequenza dei vortici e quindi la misurazione del flusso. E se il fluido contiene contaminanti come solidi o bolle, questi possono interrompere il modello di flusso e causare letture imprecise.
Ad esempio, in un impianto di trattamento delle acque reflue in cui l'acqua può contenere molti solidi sospesi, un misuratore di flusso di vortice potrebbe non funzionare come farebbe in un'applicazione dell'acqua pulita. Dovresti fare ulteriori passaggi per filtrare il fluido o utilizzare del tutto un diverso tipo di misuratore di flusso.
Requisiti di installazione
L'installazione di un flusso di vortice non è sempre una passeggiata nel parco. Questi misuratori richiedono una certa quantità di tubazioni dritte a monte e a valle. La corsa diritta è necessaria per garantire che il flusso del fluido sia completamente sviluppato e uniforme prima che raggiunga il corpo bluff.
Se l'installazione non soddisfa i requisiti di esecuzione dritta, il modello di flusso può essere disturbato e i vortici potrebbero non formarsi correttamente. Ciò può portare a misurazioni imprecise. In alcune impostazioni industriali, in cui lo spazio è limitato, può essere difficile fornire le tubazioni di corsa dritte richieste. Potrebbe essere necessario apportare modifiche a tubazioni complesse o cercare soluzioni di misurazione del flusso alternative.
Costo
Il costo può anche essere uno svantaggio. Sebbene i flussi di vortice non siano i dispositivi di misurazione del flusso più costosi sul mercato, possono comunque essere relativamente costosi, soprattutto quando si tiene conto dei costi di installazione e manutenzione.
Il prezzo di acquisto iniziale di un flusso di vortice di alta qualità può essere significativo. E poi, ci sono i costi associati all'installazione, come la necessità di tubazioni specializzate e collegamenti elettrici. La manutenzione può anche sommarsi nel tempo, soprattutto se il misuratore di flusso viene utilizzato in un ambiente duro. Potrebbe essere necessario sostituire le parti o eseguire una calibrazione regolare per garantire misurazioni accurate.
Nonostante questi svantaggi, i flussi di vortice hanno ancora il loro posto in molti settori. Offrono prestazioni affidabili in una vasta gamma di applicazioni e con una corretta installazione e manutenzione, molti di questi svantaggi possono essere mitigati.

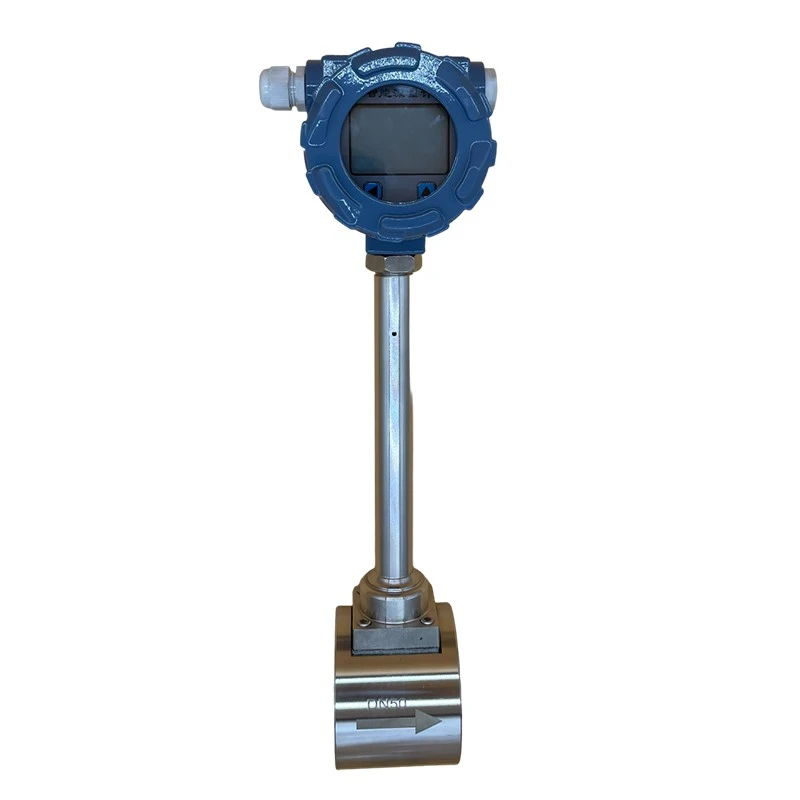

Se stai prendendo in considerazione un misuratore di flusso di vortice per la tua applicazione, è importante valutare questi svantaggi rispetto ai benefici. Offriamo una varietà di flussi di vortice, inclusoMisuratore di flusso di vortice per l'applicazione a vapore,Metro di flusso intelligente, EContatore del flusso d'aria di vortice karman. Il nostro team di esperti può aiutarti a determinare se un flusso di vortice è la scelta giusta per le tue esigenze specifiche. Se sei interessato a imparare di più o discutere un potenziale acquisto, non esitare a raggiungere. Siamo qui per aiutarti a trovare la migliore soluzione di misurazione del flusso per le tue operazioni.
Riferimenti
- Manuale di misurazione del flusso: progetti e applicazioni industriali, di Richard W. Miller
- Principi di misurazione del flusso, di Harry F. Olson
