Ehilà! Come fornitore di misuratori di flussi di vortice, spesso mi viene chiesto delle differenze tra misuratori di flusso di vortice e misuratori di flussi elettromagnetici. Quindi, ho pensato di scrivere un post sul blog per abbatterlo per te.
Come funzionano
Cominciamo con come funzionano questi due tipi di flowmeters.

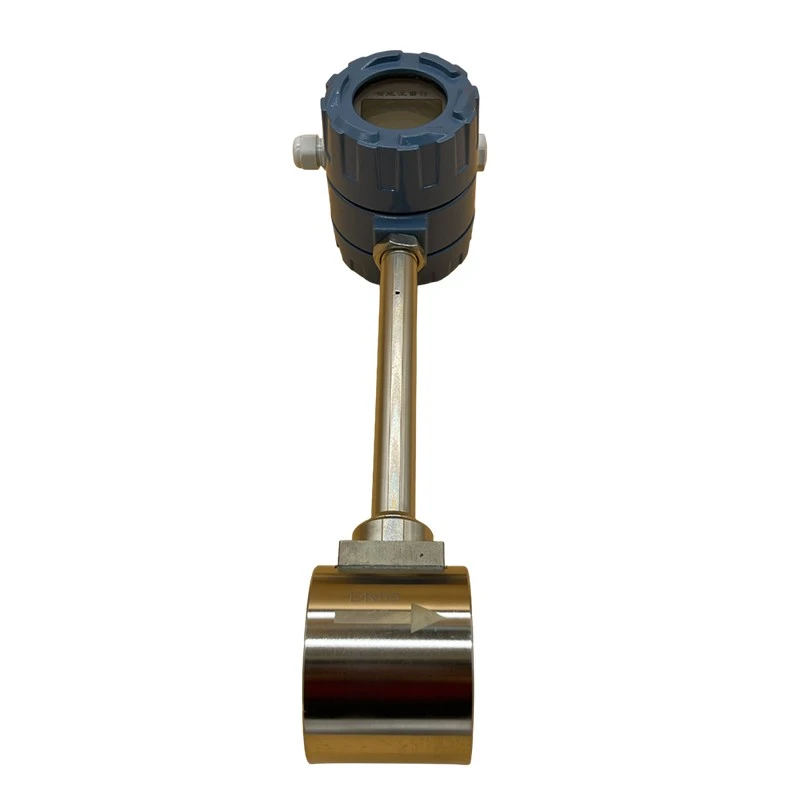

Un misuratore di flusso di vortice funziona basato sul principio della Von Kármán Vortex Street. Quando un fluido (liquido o gas) scorre oltre un corpo bluff (un oggetto non snello) posizionato nel percorso di flusso, i vortici vengono versati alternativamente su entrambi i lati del corpo bluff. La frequenza di questo spargimento di vortice è direttamente proporzionale alla velocità di flusso del fluido. Il misuratore del flusso misura quindi questa frequenza e calcola la portata. È un concetto piuttosto interessante e diretto. Puoi controllare il nostroMisuratore di flusso del vapore vorticeche utilizza questo principio per misurare accuratamente il flusso di vapore.
D'altra parte, un misuratore di flusso elettromagnetico, noto anche come misuratore di mag, opera sulla legge di Faraday di induzione elettromagnetica. Quando un fluido conduttivo scorre attraverso un campo magnetico generato dal misuratore del flusso, viene indotta una tensione attraverso il fluido. L'entità di questa tensione indotta è proporzionale alla velocità di flusso media del fluido. Quindi, misurando questa tensione, è possibile determinare la portata.
Compatibilità fluida
Una delle principali differenze tra le due bugie nel tipo di fluidi che possono gestire.
I flussi di vortice sono piuttosto versatili. Possono misurare il flusso di liquidi e gas. Che si tratti di acqua, vapore o anche alcuni tipi di sostanze chimiche, un misuratore di flusso di vortice può fare il lavoro. NostroTipo di vortice del misuratore di flusso a vaporeè specificamente progettato per misurare il flusso di vapore, che è un'applicazione comune in molti processi industriali. Tuttavia, hanno alcune limitazioni. I misuratori di flussi di vortice non sono molto precisi per i flussi di velocità a bassa velocità o quando il fluido ha un numero di Reynolds molto basso.
I misuratori di flussi elettromagnetici, d'altra parte, sono utilizzati principalmente per fluidi conduttivi. Il fluido deve avere un certo livello di conducibilità elettrica per il principio della legge del Faraday. Ciò significa che sono ottimi per misurare il flusso di acqua, acque reflue e alcune soluzioni chimiche conduttive. Ma non possono essere usati per fluidi non conduttivi come il petrolio o la maggior parte dei gas.
Requisiti di installazione
L'installazione è un'altra area in cui questi due flusstimetri differiscono.
I flussi di vortice sono relativamente facili da installare. Di solito richiedono una corsa diretta di tubo a monte e a valle del misuratore di flusso per garantire un profilo di flusso stabile. Questa corsa diretta aiuta a scomparire e misurazione del vortice accurato. In genere, avrai bisogno di circa 10-20 diametri del tubo di corsa a monte e diametri da tubo da 5 - 10 a valle. Ma nel complesso, il processo di installazione non è eccessivamente complicato.
I misuratori di flussi elettromagnetici richiedono anche una corsa diretta di tubo per una misurazione accurata. Tuttavia, sono più sensibili alla presenza di bolle d'aria o flusso non uniforme. Il misuratore di flusso deve essere installato in modo da garantire che il tubo sia sempre pieno di fluido, altrimenti la misurazione può essere inaccurata. Inoltre, devono essere correttamente messi a terra per evitare interferenze elettriche, il che aggiunge un po 'più di complessità al processo di installazione.
Precisione e rangebilità
La precisione è un fattore cruciale quando si tratta di misurazione del flusso.
I misuratori di flussi di vortice hanno generalmente una precisione di circa ± 1% - 2% del valore misurato. Hanno anche una buona rangetà, il che significa che possono misurare accuratamente una vasta gamma di portate. Ad esempio, possono misurare da una portata relativamente bassa ad un'alta portata senza una significativa perdita di precisione. NostroContatore di flusso di massa del vorticeè progettato per fornire una misurazione accurata del flusso di massa su una vasta gamma di condizioni.
I misuratori di flussi elettromagnetici, d'altra parte, possono offrire una maggiore precisione, spesso circa ± 0,5% - 1% del valore misurato. Hanno anche una buona rageabilità, ma le loro prestazioni possono essere influenzate da fattori come la conduttività del fluido e la presenza di bolle d'aria.
Considerazioni sui costi
Il costo è sempre un fattore importante in qualsiasi decisione di acquisto.
I misuratori di flussi di vortice sono generalmente più efficaci, specialmente per le applicazioni in cui è necessaria la misurazione di liquidi e gas. Hanno un design più semplice e sono meno costosi da produrre e installare. Questo li rende una scelta popolare per molte applicazioni industriali in cui il budget è una preoccupazione.
I misuratori di flussi elettromagnetici, grazie al loro design più complesso e alla necessità di un fluido conduttivo, sono generalmente più costosi. Il costo del misuratore di flusso stesso è più elevato e i costi di installazione possono anche essere significativi a causa dei requisiti di messa a terra e della necessità di condizioni di fluido adeguate.
Manutenzione
La manutenzione è qualcosa che deve essere considerato nel funzionamento a lungo termine di questi flussi.
I misuratori di flussi di vortice hanno requisiti di manutenzione relativamente bassi. La cosa principale a cui fare attenzione è la costruzione: i detriti sul corpo bluff, che può influenzare lo spargimento del vortice e l'accuratezza della misurazione. La pulizia periodica del corpo bluff è generalmente sufficiente per far funzionare correttamente il misuratore del flusso.
I misuratori di flussi elettromagnetici hanno anche un requisito di manutenzione relativamente basso. Tuttavia, devono essere controllati regolarmente per l'isolamento elettrico e l'integrità di messa a terra. Eventuali problemi con il sistema elettrico possono portare a misurazioni imprecise.
Quale dovresti scegliere?
Quindi, quale misuratore di flusso è giusto per la tua applicazione? Bene, dipende da diversi fattori.
Se è necessario misurare il flusso di liquidi e gas o se hai un budget limitato, un misuratore di flusso di vortice potrebbe essere la scelta migliore. Sono versatili, costi - efficaci e facili da installare e mantenere.
D'altra parte, se hai a che fare con fluidi conduttivi e hai bisogno di una misurazione di precisione elevata, un misuratore di flusso elettromagnetico potrebbe essere la strada da percorrere. Offrono una migliore precisione ma hanno un costo più elevato.
Come fornitore di vortice di flusso di vortice, sono sempre qui per aiutarti a prendere la decisione giusta. In caso di domande sui nostri flussi di vortice o hai bisogno di consigli su quale misuratore di flusso sia meglio per la tua applicazione specifica, sentiti libero di contattarsi. Possiamo avere una discussione dettagliata e capire la soluzione migliore per te. Che sia nostroMisuratore di flusso del vapore vortice,Tipo di vortice del misuratore di flusso a vapore, OContatore di flusso di massa del vortice, ti abbiamo coperto.
Riferimenti
- Manuale di misurazione del flusso: principi e applicazioni, terza edizione, di Richard W. Miller
- Strumentazione, misurazione e analisi, quarta edizione, di Alan S. Morris
